在網絡布線中，網線面板（信息模塊）和水晶頭（RJ45接頭）的B類接線標準是日常應用最廣泛的。許多用戶可能會疑惑：兩者的接線顏色順序是否完全一致？答案是：兩者的接線顏色順序在核心原理上相同，但在具體排列和呈現方式上存在明顯差異。 理解這些差異對于正確、高效地完成網絡布線至關重要。
一、 核心標準：T568B
無論是網線面板還是水晶頭，其B類接線都遵循 T568B 標準。該標準定義了雙絞線中8根芯線（對應8個針腳）的排列順序。從1到8號針腳，線序依次為：
- 白橙
- 橙
- 白綠
- 藍
- 白藍
- 綠
- 白棕
- 棕
這是兩者共同遵循的根本規則。 只要兩端（面板和水晶頭）都嚴格按照此線序連接，就能保證網絡信號正常傳輸。
二、 關鍵差異：物理布局與標識方式
盡管標準相同，但由于面板和水晶頭的物理結構和工作方式不同，其顏色呈現和接線操作存在顯著區別：
- 排列方向與空間布局
- 水晶頭：接線時，需要將線芯平鋪并排，然后一次性插入RJ45水晶頭。線序是從左到右（或從引腳1到引腳8）一字排開。操作者面對的是線纜的端面。
- 網線面板（信息模塊）：模塊上通常有上下兩排（或左右兩組） 的接線槽（IDC打線槽）。T568B標準的顏色標識會分別印在兩排槽的旁邊。例如，一排可能是白橙、橙、白綠、綠；另一排是藍、白藍、棕、白棕。操作者面對的是一個平面。
- 顏色標識的直觀性
- 水晶頭的線序需要施工者自己按標準排列好，顏色標識通常不直接存在于水晶頭上，而是依賴于施工者的記憶或工具上的提示。
- 網線面板的模塊上幾乎一定會清晰印刷T568A和T568B兩套顏色代碼（通常B類用主要顏色標注，A類可能用次要顏色或符號標注）。施工時只需按對應顏色將線芯卡入打線槽即可，無需記憶線序，非常直觀。
- 線對保持要求

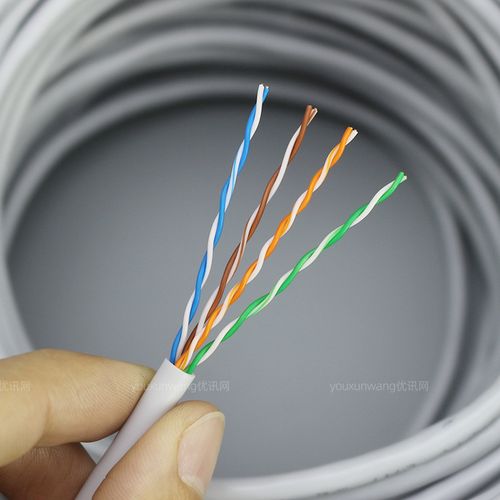

- 在制作水晶頭時，為了減少串?dāng)_，應盡量保持雙絞線在插入前不要解開超過1.5厘米，即線對要保持絞合狀態直至端口。
- 在打線面板時，線對通常需要解開更長的距離，以便將每根線芯單獨卡入不同的IDC槽位。因此，面板模塊內部的設計對于抵消因此產生的串?dāng)_有更高要求。
三、 接線要點與常見誤區
- 一致性原則：確保一條完整鏈路的兩端使用同一種標準（通常全用T568B）。即墻內網線連接到面板背面是B類線序，那么這條網線另一端的水晶頭也必須是B類線序。
- 面板打線技巧：打線時，務必按照模塊上印刷的B類顏色標識進行操作，而不是簡單地記憶“白橙、橙、白綠、藍...”。不同品牌的面板，其顏色標簽的印刷位置和布局可能略有不同，但都會明確區分A/B。
- 水晶頭制作：制作水晶頭時，應將8根線芯按T568B順序理直、剪齊，然后平穩插入水晶頭，確保每根線芯都頂?shù)阶钋岸耍詈笥脡壕€鉗壓實。
結論
網線面板B類和水晶頭B類的接線顏色標準（T568B）完全相同，但物理連接方式和顏色標識的呈現形式不同。面板通過印刷的色標提供“可視化指導”，而水晶頭則依賴施工者的“順序記憶”。在實際操作中，牢記T568B的線序，并仔細查看面板模塊上的色標，就能保證兩端接線的正確性，從而建立起穩定可靠的網絡連接。對于家庭用戶或新手，使用帶有B類色標的面板進行打線，操作起來往往比制作水晶頭更為直觀和容易。
